杭州西力智能科技多表合一试点经验总结与推广

打印来源：浙江省仪器仪表行业协会发布者：ZJAIA

浏览1326次时间：2017年7月20日 22:04

杭州西力智能科技股份有限公司多表合一试点经验总结与推广

一、前言

多表合一数据集中采集（以下简称“多表合一”）是依托智能电能表应用和用电信息采集系统已覆盖广泛的采集终端和通信资源，实现电、水、气、热等多种表计数据集中自动采集应用。采集数据包括实时数据和抄表日冻结数据两大类型，包括：水、气表的当前累积流量、结算日累积流量、累积工作时间、实时时间、状态ST；以及热表的结算日热量、当前热量、热功率、流量、累积流量、供水温度、回水温度、累积工作时间、实时时间、状态ST。

多表集抄充分发挥了用电信息采集系统价值，既免除了抄表人员的繁重手工抄录，又让客户在免打扰的情况下，享受了高品质的公共服务，还可以实现对“大数据”的分析应用。为社会公共事业服务提升服务管理水平，提高劳动效率，奠定了监视的技术基础，促进了全社会公共资源的互通互联、共建共享。

二、项目现场情况及实施方案

2016年6月杭州西力智能科技股份公司中标某地电力系统的多表采集项目，中标后我们安排相应技术人员到该地区进行现场走访，并对现场水表使用情况确认（见图1）。

图1水表采集现场情况

我司技术人员与水表厂家进行多次沟通，最终确定的采集方案为：对现场水表采集器进行技术改造，增加1路485总线接口，我司的集中器与水表采集器之间采用485总线连接，实现水表采样数据的底层共享。

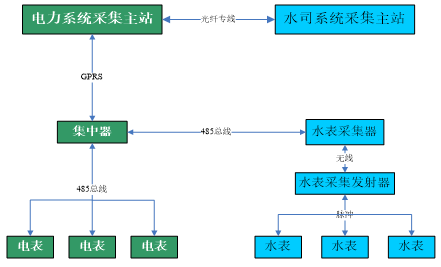

图2系统实施方案示意图

三、项目实施情况

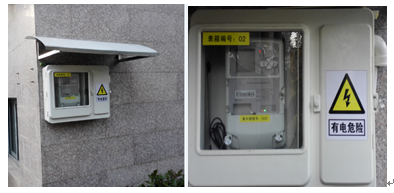

图3：后设备安装实物图

本项目现场共安装20台集中器，详细档案如下：

终端逻辑地址	采集用户数	安装位置
10484895	42	香樟苑30幢一单元右侧
10484900	34	香樟苑23幢一单元门左侧
10484904	57	香樟苑28幢二单元右侧
10485086	11	香樟苑31幢二单元右侧
10485141	86	香樟苑24幢二单元车库
10485142	56	香樟苑31幢一单元左侧
10485155	14	香樟苑北门29幢外立面
10485183	51	香樟苑26幢车库
10485228	15	香樟苑北门30幢外立面
10485756	83	香樟苑25幢二单元车库
10485758	42	香樟苑29幢一单元左侧
95305209	76	梧桐苑幼儿园（小区道路一侧）
95305213	60	梧桐苑11幢外立面
95305236	27	银杏苑菜市场
95313791	70	香樟苑27幢车库
95313793	47	梧桐苑5幢外立面
95313795	73	梧桐苑4幢外立面
95313980	90	银杏苑4幢（小区大门右侧）
95313982	17	银杏苑二单元门右侧
10485893	130	梧桐苑11幢一单元电梯右侧弱电井
