电磁流量计在某水厂的应用

打印 来源: 浙江省仪器仪表行业协会   发布者:ZJAIA
  浏览1215次 时间:2017年2月24日 10:38

       浙江迪元仪表有限公司的5台分离式电磁流量计自2015年5月起应用于湖南某水厂。2016年05月业主反馈电磁流量计计量不准确,应用于消毒池的进口流量和出口流量误差偏差大,出口流量比进口流量每天多2000m3,导致业主无法计量使用和工艺控制,需马上进行整改。后经过现场情况了解与工艺分析,误差原因得到确认并整改,圆满解决了问题,浙江迪元仪表有限公司得到各方的认同,提高了美誉度。

       现将现场分析和处理方案作如下分享。

       1)现场描述

       经过现场检查,进水端DN500流量计瞬时流量为1050±10m3/h’,很稳定;出水管DN250流量计瞬时流量为230±5 m3/h,也稳定,重力出水管DN600瞬时流量为690~740 m3/h,波动较大。由于每天消毒池清洗用水量2000~3000m3,出口流量总计每天比进口流量多2000m3左右。

       2)工艺分析

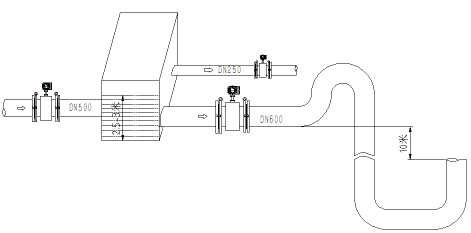

       现场工艺流程图如下:



       上图为业主反馈的工艺流程图,待处理自来水从进口端管道DN500进入消毒池,液面高度2.5m~3m,自来水经过处理后,分成两个分管流出,其中DN250管道为加压管道;DN600为重力流,向下落差40m后,U型向上30m后,尾端排空。其中每天消毒池清洗用水量2000~3000m3,没有安装流量计进行计量。

       根据电磁流量计使用经验,并向相关专家咨询,初步判断问题出在DN600口径的重力出水电磁流量计,分析原因如下:DN600电磁流量计安装高度比出口排空点高10m左右,相当于电磁流量计安装于整体管道的高点,可能存在不满管或气体聚集过多,导致实际流通界面偏小,流速偏大,从而导致流量计显示不稳定和偏大。由于消毒池液面高度2.5m~3m,基本可以排查不满管,主要还是因为管道内气体聚集过多。

       3)整改处理

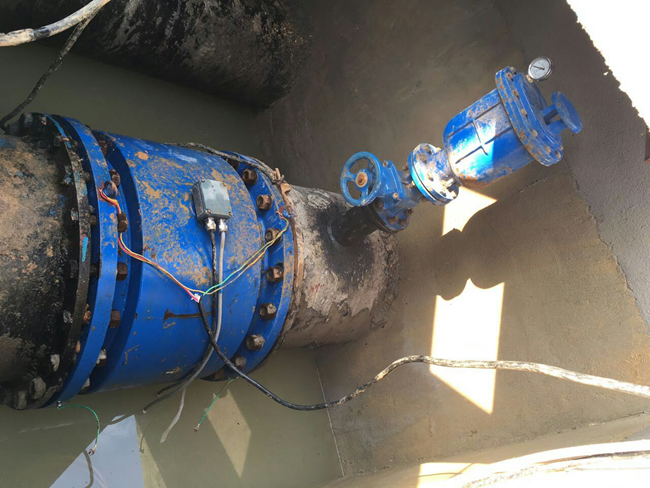

       我公司把分析结果和故障原因提交给相关各方,并提出建议:加装排气阀。经过现场整改,投入使用的排气阀打开后,可见明显气体排出,并持续较长时间,直到排出水柱为止。详细见附件二段视频。


       4)处理结果

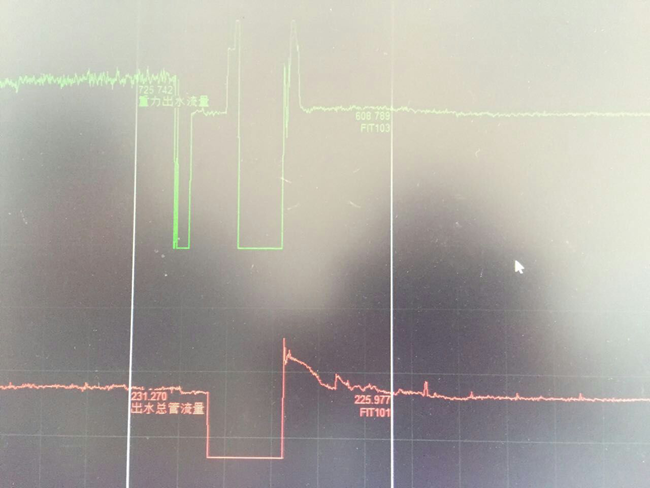

       经过排气阀处理后,DN600电磁流量计瞬时流量较整改前稳定,同时流量600±10 m3/h,下图为整改前后中控室流量曲线图:


       经过整改,进水总量和使用水总量的对应关系得到满足,业主方认同浙江迪元仪表有限公司电磁流量计的计量结果,浙江迪元仪表有限公司产品的质量和服务水平都得到相关各方的高度赞赏,为后续水务市场开发建设打下良好的基础。
